一 技术参数
名 称：单臂受电弓
型 号：XD-200
设定速度：200km／h
额定电压／电流：25KV／630A
环境温度：－40℃／+40℃
静态接触压力：70±5N
自动降弓时间：1.2 秒（到离网150mm）
升弓时间：≯8 秒（纯运动时间）
降弓时间：≯7 秒（纯运动时间）
升弓驱动方式：气囊装置
输入空气压力：0.4~1MPa
正常工作压力：0.36~0.38MPa
精密调压阀耗气量：输入压力＜1MPa 时，≤11.5L／min
受电弓弓头（弓头支架、滑板）的垂向移动量：60mm
纵向安装尺寸：800±1mm
横向安装尺寸：1100±1mm
折叠长度：2500mm
最大升弓高度：3000- 2 5
+100
mm（含绝缘子高度319mm）
落弓位高度：588
+5
-10mm（含绝缘子高度319mm）
落弓位弓头保持力：≥120N
3
质量：126Kg（绝缘子除外）
二 工作原理说明
1、内容简介
1、1 使用范围
XD-200 单臂受电弓主要用于电力机车和电力牵引设备。
1、2 结构
在底架上安装的升弓装置，通过钢丝绳作用于下臂。上臂和弓头设计
为铝合金轻型结构（参见图1）
图1 受电弓总成
1、底架 2、阻尼器 3、升弓装置 4、下臂 5、弓头托架
6、导杆 7、上臂 8、弓头调整杆 9、弓头支架 10、滑板
两滑板安装在弓头支架上，形成一个相当坚固的框架。弓头支架垂悬在4 个拉簧的下方，两个横簧安装在弓头和上臂转轴之间，这种结构使滑板在机车运行时各方向具有弹性，因此能够缓冲各方向上的冲击并以阻尼的方式吸收，达到保护滑板、接触压力稳定的目的。滑板中的风道，通有压缩空气，经过自动降弓装置加以控制。如果滑板严重磨损或断裂时，自动降弓装置发生作用，受电弓会快速自动下降，防止弓网事故进一步扩大。
2、工作原理
2、1 气路的工作原理：

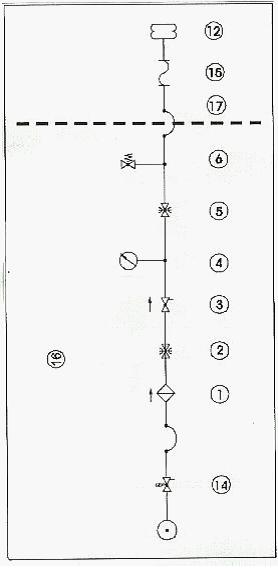

气路的工作原理如图2 所示。
